Diagrama de circuito de cableado y conexión del sistema automático de inversor/UPS
Introducción al cableado automático de inversores/UPS
Un corte de energía y una avería de emergencia pueden ocurrir en cualquier momento debido a un cortocircuito, daños a las líneas de transmisión eléctrica, subestaciones u otras partes del sistema de distribución, tormentas y otras malas condiciones climáticas, etc. En este caso, Se puede utilizar un generador de emergencia o una batería de respaldo para restaurar la energía eléctrica. al hogar y otros electrodomésticos conectados. En algunos casos, es muy importante restaurar la energía lo antes posible, como en la UCI del hospital, el ejército, los sistemas y oficinas de inteligencia y seguridad, etc. Aquí es donde usamos el generador y Inversor / UPS (Fuente de poder ininterrumpible) sistema con la ayuda de baterías de respaldo e inversor.
Para ello tenemos que mostrar una Conexión automática del sistema UPS / Inversor y cableado hasta el suministro del hogar u oficina. Disponemos de diferentes tutoriales sobre Cableado e instalaciones de UPS e inversores. a los cuadros de distribución del hogar como manual, automático e inversor/UPS con conmutadores.
Artículos Relacionados:
¿Por qué y dónde necesitamos un sistema inversor/UPS automático?
Como mencionamos anteriormente, una avería de emergencia y un corte de energía pueden ocurrir en cualquier momento debido a varias razones. En algunos casos, es posible que necesite un suministro de energía continuo e ininterrumpido para el sistema conectado, como redes y sistemas de seguridad, quirófanos y UCI en hospitales, aeropuertos, sistemas militares y de inteligencia y otras redes eléctricas importantes. En otros casos comunes en los que se enfrenta a una pérdida de carga por parte del proveedor de energía, falta de disponibilidad de energía secundaria, es decir, generador, energía solar, eólica, etc., problemas de bajo voltaje, escasez de energía almacenada en las baterías, donde necesita energía ininterrumpida para su hogar, oficina, PC, o habitaciones particulares y puntos de carga en casa u oficina en caso de fallo del suministro eléctrico principal. En todas esas situaciones, necesitas un Conexión automática del cableado del UPS / Inversor. al tablero del panel de inicio.
¿Cómo conectar un UPS/inversor al sistema de suministro del hogar?
Para conectar un inversor/UPS al sistema de suministro eléctrico doméstico, siga los pasos a continuación:
En primer lugar, desconecte los cables vivos (línea) de dos disyuntores del tablero de distribución principal que están conectados al interruptor principal bipolar de aquellas habitaciones en particular (como se muestra en la Fig) que desea conectar al suministro automático (en ambos casos desde la batería y la red eléctrica principal sin interrupción).
Supongamos que necesita conectar solo dos habitaciones y su carga con el sistema automático UPS como se muestra en la fig. Tendrás que desconectar los cables vivos de estas habitaciones del cuadro de distribución principal de alimentación. Ahora conecte estos dos cables activos (de aquellas habitaciones específicas que deben conectarse al sistema UPS) a la salida del UPS a través de los dos MCB unipolares (separados del panel principal). Hecho.
Tenga en cuenta que solo los dos MCB conectados (y su carga relacionada y conectada) al inversor suministrarán energía continua en caso de apagón. Para cargar la batería a través del inversor, conecte el inversor/UPS a la salida del MCB principal bipolar (DP) a través de un enchufe de alimentación de 3 clavijas y una toma de alimentación de 3 clavijas a la fuente principal.
Nota: Para estar en modo seguro, use 6 AWG (7/064″ o 16mm2) cable y tamaño de alambre a conecte el UPS al tablero del panel principal.

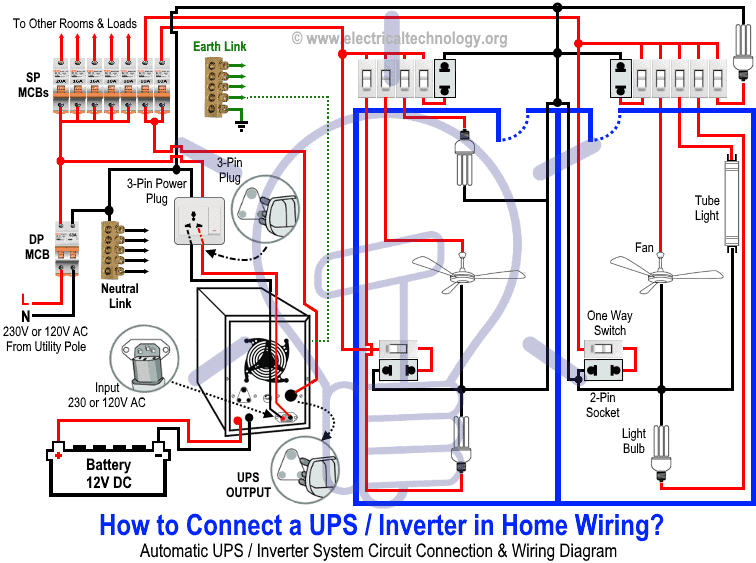

A continuación se muestra un dado Diagrama de cableado y conexión del inversor UPS al suministro domiciliario. El circuito muestra que solo dos habitaciones de la casa dependen del UPS y las baterías, así como del suministro principal, para mantener la energía ininterrumpida de los electrodomésticos conectados y las cargas, como puntos de iluminación y ventiladores, etc., y las otras cargas se alimentan de la energía de la red pública. solo. Una vez que tenga la idea básica de la conexión del UPS, proceda a saber cómo funciona en ambos casos, es decir, el funcionamiento del circuito cuando hay energía disponible y la batería de respaldo como energía secundaria en caso de un corte de energía.
También puedes leer:
Haga clic en la imagen para ampliar
Principio de funcionamiento y funcionamiento del UPS/inversor automático
1. En caso de que el suministro eléctrico de la red pública no esté disponible:
En caso de falta de disponibilidad del suministro eléctrico principal, el flujo de energía continuará hacia las habitaciones/oficinas particulares y los electrodomésticos conectados al sistema UPS y a la batería donde el inversor convierte el sistema de 12 V CC a monofásico de 230 V CA (Reino Unido y UE) o 120 V CA (EE. UU.). y Canadá) voltajes de acuerdo con las especificaciones y clasificaciones.
Tutoriales relacionados:
El Línea azul muestra el flujo de energía en el circuito desde la batería, el UPS y luego los puntos de carga.
Haga clic en la imagen para ampliar
Artículos Relacionados:
2. En caso de que se restablezca el suministro eléctrico desde la casa de máquinas:
En este caso, las líneas eléctricas principales suministran energía a los electrodomésticos, en particular a las habitaciones conectadas. Tenga en cuenta que el UPS/inversor comenzará a cargar la batería, es decir, convertirá los voltajes principales monofásicos de 230 V CA (Reino Unido y UE) o 120 V CA (EE. UU. y Canadá) en 12 V CC para cargar la batería y almacenarla de respaldo.
El Línea azul muestra el flujo de energía desde el tablero de distribución principal al UPS/inversor y luego los puntos de carga conectados a través del sistema UPS.
Haga clic en la imagen para ampliar
Código de color del cableado:
Hemos usado Rojo para Vivir o Fase , Negro para Neutral y Verde para Cable de Tierra en monofásico. Puede utilizar los códigos de área específicos, es decir IEC – Comisión Electrotécnica Internacional (Reino Unido, UE, etc.) o NEC (Código Eléctrico Nacional [US & Canada] dónde;
COMITÉ EJECUTIVO NACIONAL:
Monofásico 120 V CA:
Negro = Fase o Línea, Blanco = Neutral y Verde/Amarillo = Conductor de tierra
CEI:
Monofásico 230V CA:
Marrón = Fase o Línea, Azul = Neutral y Verde = Conductor de tierra.
Precauciones generales al jugar con electricidad.
- Desconecte la fuente de alimentación antes de dar servicio, reparar o instalar equipos eléctricos.
- Utilice el tamaño de cable adecuado con este sencillo método de cálculo (Cómo determinar el tamaño de cable adecuado para la instalación de cableado eléctrico)
- Nunca intente trabajar con electricidad sin la orientación y el cuidado adecuados.
- Trabaje con electricidad sólo en presencia de aquellas personas que tengan buenos conocimientos, trabajo práctico y experiencia que sepan cómo manejar la electricidad.
- Lea todas las instrucciones, manuales de usuario, precauciones y sígalas estrictamente.
- Hacer su propio trabajo eléctrico es peligroso e ilegal en algunas áreas. Comuníquese con un electricista autorizado o con la compañía de suministro de energía antes de practicar cualquier cambio en la conexión del cableado eléctrico.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
