¿Cómo controlar cada lámpara mediante un interruptor por separado en iluminación paralela?

¿Control de cada lámpara mediante un interruptor unidireccional independiente en un circuito de iluminación paralelo?

En el tutorial básico de instalación de cableado eléctrico doméstico de hoy, mostraremos cómo cablear y controlar cada lámpara de forma independiente mediante el uso de interruptores unidireccionales separados Conexión de iluminación en paralelo.

A continuación se muestra un sencillo tutorial paso a paso con un diagrama esquemático y de cableado que muestra ¿Cómo conectar tres bombillas diferentes en paralelo para controlarlas desde tres interruptores y ubicaciones diferentes e independientes?

Requisitos:

• Interruptores unidireccionales (SPST = unipolar de paso único) x 3 No
• Lámpara (bombilla) x 3 No
• Trozos cortos de cables x 11 No

Procedimiento:

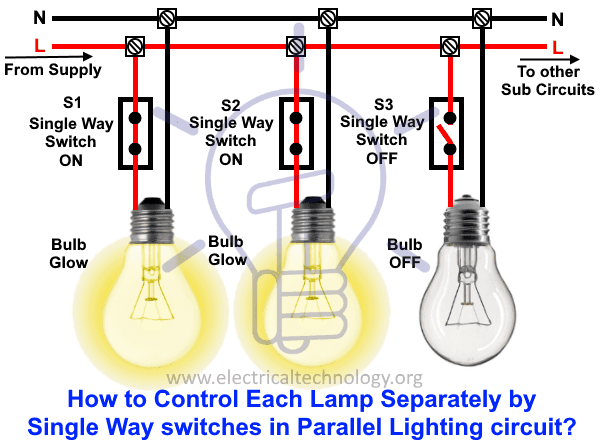

Conecte todas las conexiones del cableado como se muestra en la figura siguiente.

• La primera y la segunda lámpara están encendidas porque ambos interruptores separados S₁ y S₂ que se conectan a las bombillas a través Línea están en posición ON y así se completa el circuito.
• La tercera lámpara está apagada porque el interruptor S₁ que está conectado a la bombilla a través de la línea está APAGADO, por lo que el circuito se comporta como un circuito abierto, lo que significa que no hay forma de que fluya la corriente en el circuito. Por lo tanto, la bombilla no brilla.

Publicación relacionada: Diagrama del circuito de cableado de la escalera: ¿Cómo controlar una lámpara desde 2 lugares mediante interruptores de 2 vías?

Ahora considere el siguiente diagrama de cableado esquemático. Es el mismo circuito que se muestra arriba, pero los interruptores y los pospones de la bombilla simplemente están invertidos, es decir. S₁ y S₂ están en posiciones APAGADA, por lo que la Lámpara 1 y la Lámpara 2 están APAGADA mientras S₃ está ENCENDIDO y la Lámpara 3 está encendida.

Bueno saber:

• interruptores y fusibles debe estar conectado a través línea (Cable de alta tensión.
• Conectar dispositivos y aparatos eléctricos como ventiladores, tomacorrientes, bombillas, etc. en paralelo es una forma preferida en lugar del cableado en serie.
• El método de cableado paralelo o serie-paralelo es más confiable que el cableado en serie.

Advertencia:

• La electricidad es nuestro enemigo, si le das la oportunidad de matarte, recuerda, nunca la perderán. Lea todas las precauciones e instrucciones mientras realiza este tutorial en la práctica.
• Desconecte la fuente de alimentación antes de dar servicio, reparar o instalar equipos eléctricos.
• Nunca intente trabajar con electricidad sin la orientación y el cuidado adecuados.
• Trabaje con electricidad sólo en presencia de aquellas personas que tengan buenos conocimientos, trabajo práctico y experiencia que sepan cómo manejar la electricidad.
• Lea todas las instrucciones y precauciones y sígalas estrictamente.
• Hacer su propio trabajo eléctrico es peligroso e incluso ilegal en algunas áreas. Comuníquese con un electricista autorizado o con la compañía de suministro de energía antes de practicar cualquier cambio en la conexión del cableado eléctrico.
• El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
