Cableado y control de un motor trifásico mediante un disyuntor protector de motor manual
Resumen: Controlar un motor trifásico garantizando al mismo tiempo su seguridad es un aspecto crucial de las aplicaciones industriales. Un método eficaz para controlar un motor y brindar protección es mediante el uso de un protector de motor. Este artículo proporciona una guía completa sobre cómo controlar un motor trifásico mediante un disyuntor de protección del motor, destacando sus características clave, el proceso de instalación y los beneficios que ofrece en términos de protección del motor.
Los motores trifásicos se utilizan ampliamente en entornos industriales debido a su eficiencia y confiabilidad. Para garantizar un funcionamiento seguro y óptimo, es importante controlar el motor y brindar protección contra diversas fallas eléctricas. Un protector de motor, también conocido como relé de protección de motor o disyuntor de motor, está diseñado específicamente para proteger los motores de sobrecargas, cortocircuitos, desequilibrios de fase y otras condiciones potencialmente dañinas. Este artículo tiene como objetivo brindar una descripción detallada de cómo controlar un motor trifásico mediante un protector de motor manual, destacando su importancia y beneficios.
Características y funcionalidad de un protector de motor
Un protector de motor es un dispositivo especializado que ofrece varias características clave para controlar y proteger un motor trifásico de forma eficaz. Las siguientes son las características y funciones principales que proporciona un interruptor de protección de motor:
- Protección de sobrecarga: Los protectores de motor monitorean la corriente del motor y detectan un flujo de corriente excesivo que podría provocar daños al motor. Proporcionan protección contra sobrecargas al disparar el circuito del motor en tales situaciones.
- Protección contra cortocircuitos: En caso de un cortocircuito, donde fluye una corriente alta debido a una falla, el protector del motor interrumpe rápidamente el circuito para evitar daños mayores al motor.
- Protección de desequilibrio de fase: Detecta desequilibrios de fases en la alimentación trifásica. Los desequilibrios excesivos de fases pueden provocar un sobrecalentamiento del motor y un fallo prematuro. El protector desconecta el motor de la alimentación si se detecta un desequilibrio de fases severo.
- Protección de falla a tierra: También pueden detectar fallos a tierra, que se producen cuando uno de los conductores portadores de corriente del motor entra en contacto con tierra. Las fallas a tierra pueden causar descargas eléctricas y dañar el motor. El protector del motor detecta y responde a fallas a tierra disparando el circuito.
- Control del motor: Ofrecen funciones de control, incluidas funciones de inicio, parada y reinicio. Estos controles permiten el funcionamiento manual del motor, permitiendo una gestión fácil y cómoda.
- Monitoreo y Diagnóstico: Algunos protectores de motor brindan funciones avanzadas de monitoreo y diagnóstico. Estos incluyen detección de temperatura, monitoreo de carga del motor y capacidades de comunicación para transmitir información a un sistema de control central.
En el siguiente tutorial de cableado, hemos utilizado el ABB MS116 arrancador manual También conocido como circuito de protección del motor interruptor automático o protector de motor manual que encienden y apagan manualmente motores trifásicos con protección adicional como cortocircuito, sobrecarga y pérdida de fase mediante fusible.
Además, el protector de motor MS116 ofrece las siguientes características.
- Arrancador de motor manual: El MS116 es un arrancador de motor manual, lo que significa que requiere operación manual para arrancar y detener el motor. Está equipado con un mango giratorio para control manual.
- tProtección contra sobrecarga térmica: El MS116 incorpora un relé de sobrecarga térmica bimetálico. Este relé monitorea la corriente del motor y lo protege contra sobrecargas disparando el arrancador si la corriente excede el umbral especificado.
- Función de desconexión del motor: El MS116 proporciona una función de desconexión del motor, lo que permite un aislamiento rápido y seguro del motor de la fuente de alimentación. Esta característica es útil durante el mantenimiento o en situaciones de emergencia.
- Protección de pérdida de fase: Algunas variantes del MS116 tienen protección de pérdida de fase incorporada, que detecta y protege contra la pérdida de una o más fases en la fuente de alimentación.
- Rango de corriente ajustable: El relé de sobrecarga térmica del MS116 es ajustable, lo que permite personalizar la protección de sobrecarga para que coincida con los requisitos de corriente específicos del motor.
- Indicación de viaje: El MS116 cuenta con un mecanismo de indicación de disparo visible, que proporciona información visual cuando se dispara el relé de sobrecarga. Esto ayuda a identificar y solucionar problemas de eventos de sobrecarga.
Componentes necesarios
- Motor Trifásico
- Protector de motor (ABB MS116)
- contactor
- MCCB-3P, 400V
- Interruptor magnetotérmico: 2P, 230 V
- Pulsadores ON/OFF
- 400 V – Suministro de CA trifásico
- Suministro de CA monofásico de 230 V
- Alambres, cables, interruptores e indicadores: interruptores de control manual (como botones de inicio, parada y reinicio) y luces piloto indicadoras (para indicación de estado).
Proceso de cableado e instalación

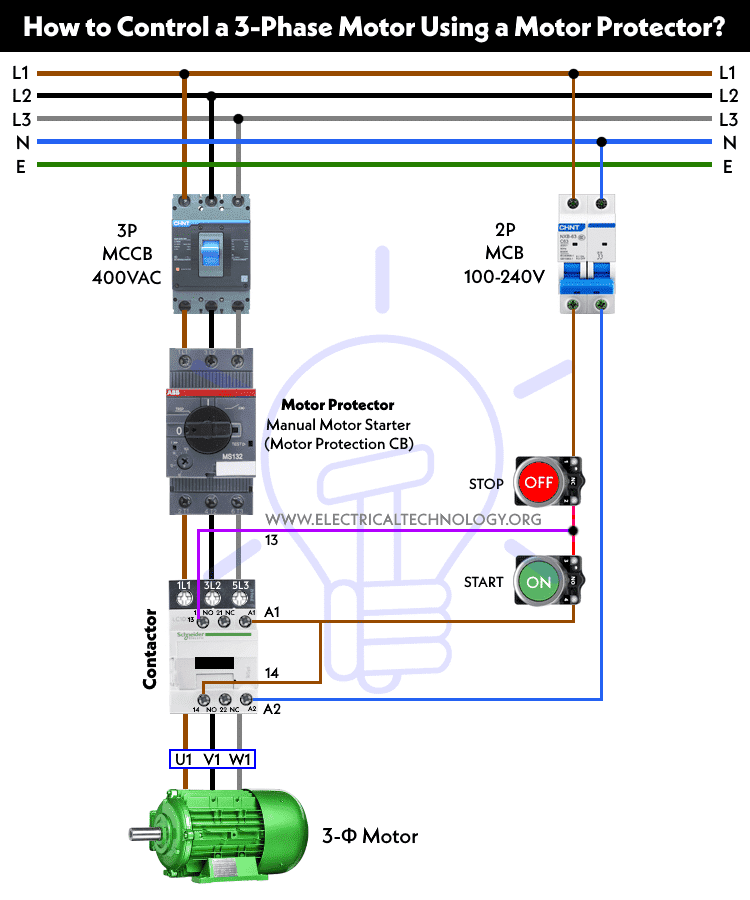

Para controlar un motor trifásico usando un protector de motor, los siguientes pasos describen el proceso de instalación para el diagrama de cableado y control que se proporciona a continuación.
Haga clic en la imagen para ampliar
Paso 1: Conexiones de motor y alimentación
- Conecte las líneas de alimentación trifásica (L1, L2, L3) a los terminales de entrada del MCCB de 3 polos y del protector del motor (1L1, 3L2, 5L3), asegurando la secuencia de fases adecuada.
- Conecte las tres fases del motor (U1, V1, W1) a los terminales de salida del protector del motor (2T1, 4T2, 6T3).
- Conecte los cables de tierra a los terminales de tierra designados.
Paso 2: Conexiones del circuito de control
- Conecte los cables del circuito de control a los terminales de control del protector del motor. Conecte los interruptores de control, como los botones de inicio, parada y reinicio, a los terminales de control apropiados en el protector del motor de la siguiente manera.
- Conecte el terminal 1 del pulsador NC – OFF a la alimentación monofásica de 230 V del disyuntor bipolar.
- Conecte el terminal 2 del pulsador NC – OFF al terminal 13-NO del contactor y al terminal 1 del pulsador NO – ON.
- Conecte los 2 del pulsador NO – ON a los terminales A1 y 14-NO del contactor.
- Conecte el neutro del CB de 2 polos al terminal A2 del contactor.
Paso 3: Configuración
Configure los ajustes del protector del motor según las especificaciones y los requisitos de protección del motor. Esto incluye establecer los umbrales apropiados de sobrecarga y desequilibrio de fase.
Paso 4: Prueba y puesta en marcha
- Verifique todas las conexiones del cableado y asegúrese de que no haya conexiones sueltas o dañadas.
- Pruebe la funcionalidad del protector del motor activando los interruptores de control y observando la respuesta del motor.
- Realice pruebas exhaustivas para garantizar que el protector del motor detecte y responda eficazmente a condiciones de sobrecarga, cortocircuito, desequilibrio de fases y falla a tierra.
Consideraciones de seguridad
- Desconecte la fuente de alimentación antes de realizar cualquier conexión de cableado o tareas de mantenimiento.
- Utilice equipo de protección personal (PPE) adecuado cuando trabaje con sistemas eléctricos.
- Asegúrese de que el protector del motor y el motor estén conectados a tierra de acuerdo con los códigos y regulaciones eléctricos locales.
- Confirme que las conexiones del motor coincidan con los terminales correspondientes en el arrancador de protección del motor.
- Asegúrese de apretar correctamente las conexiones y utilice el tamaño de cable adecuado para manejar la corriente del motor.
- Utilice tamaños de cables adecuados y conecte los botones de inicio, parada y reinicio a sus respectivos terminales en el arrancador DOL.
Beneficios de usar un protector de motor
Controlar un motor trifásico mediante un protector de motor ofrece varios beneficios importantes:
- Protección del motor: Un protector de motor protege el motor contra una amplia gama de fallas eléctricas, como sobrecargas, cortocircuitos, desequilibrios de fase y fallas a tierra. Esta protección extiende la vida útil del motor y minimiza el tiempo de inactividad debido a fallas del motor.
- Seguridad mejorada: Proporcionan una capa adicional de seguridad al detectar y responder a condiciones potencialmente peligrosas. Esto ayuda a prevenir accidentes, descargas eléctricas e incendios causados por mal funcionamiento del motor.
- Comodidad y Control: Ofrece funciones de control integradas, lo que permite un fácil funcionamiento manual del motor. Con los botones de inicio, parada y reinicio convenientemente ubicados en el protector, el control del motor se vuelve sencillo.
- Capacidades de diagnóstico: Los protectores de motor avanzados a menudo incluyen monitoreo y diagnóstico. características, lo que permite a los usuarios realizar un seguimiento del rendimiento, la temperatura y las condiciones de carga del motor. Esta información facilita el mantenimiento preventivo y la resolución oportuna de problemas.
- Ahorro de costes: Al proteger el motor contra daños, los protectores de motor ayudan a evitar costosas reparaciones, reemplazos de motores y pérdidas de producción resultantes de fallas del motor. La inversión en un protector de motor puede generar importantes ahorros de costos a largo plazo.
Resumen
Controlar un motor trifásico mediante un protector de motor es esencial para garantizar un funcionamiento seguro y fiable y, al mismo tiempo, proporcionar una protección eficaz contra fallos eléctricos. Las características y funcionalidades que ofrecen los disyuntores de protección de motores, como protección contra sobrecargas, protección contra cortocircuitos, detección de desequilibrio de fases y capacidades de control, los convierten en una parte integral de los sistemas de control de motores.
Siguiendo el proceso de instalación y considerando los beneficios de la protección del motor, las industrias pueden mejorar significativamente el rendimiento, la seguridad y la longevidad de sus aplicaciones de motores trifásicos.
