Control de un motor trifásico mediante relé de estado sólido (SSR)
El control de motores trifásicos es un requisito común en aplicaciones industriales. Tradicionalmente, se han utilizado relés electromecánicos y de otro tipo para el control de motores, pero los relés de estado sólido (SSR) ofrecen un control confiable y eficiente sobre los relés electromecánicos tradicionales. Los SSR proporcionan capacidades de conmutación rápida y control preciso sobre el funcionamiento del motor. En el siguiente artículo explicaremos el concepto de control de un motor trifásico mediante un relé SSR con una guía paso a paso para su implementación utilizando los diagramas de circuitos de potencia y control.
Relés SSR
Los relés de estado sólido (SSR) son dispositivos de conmutación electrónicos que utilizan tecnología de semiconductores para controlar el flujo de corriente. A diferencia de los relés electromecánicos, los SSR no tienen piezas móviles, lo que da como resultado un funcionamiento silencioso, una mayor vida útil y una mayor confiabilidad. Los SSR constan de un circuito de control de entrada, que normalmente acepta una señal de bajo voltaje, y un circuito de potencia de salida que puede manejar aplicaciones de alto voltaje y alta corriente. Proporcionan una conmutación rápida mediante el uso de componentes de estado sólido como tiristores o TRIAC.
Componentes necesarios
Diagrama de cableado y control

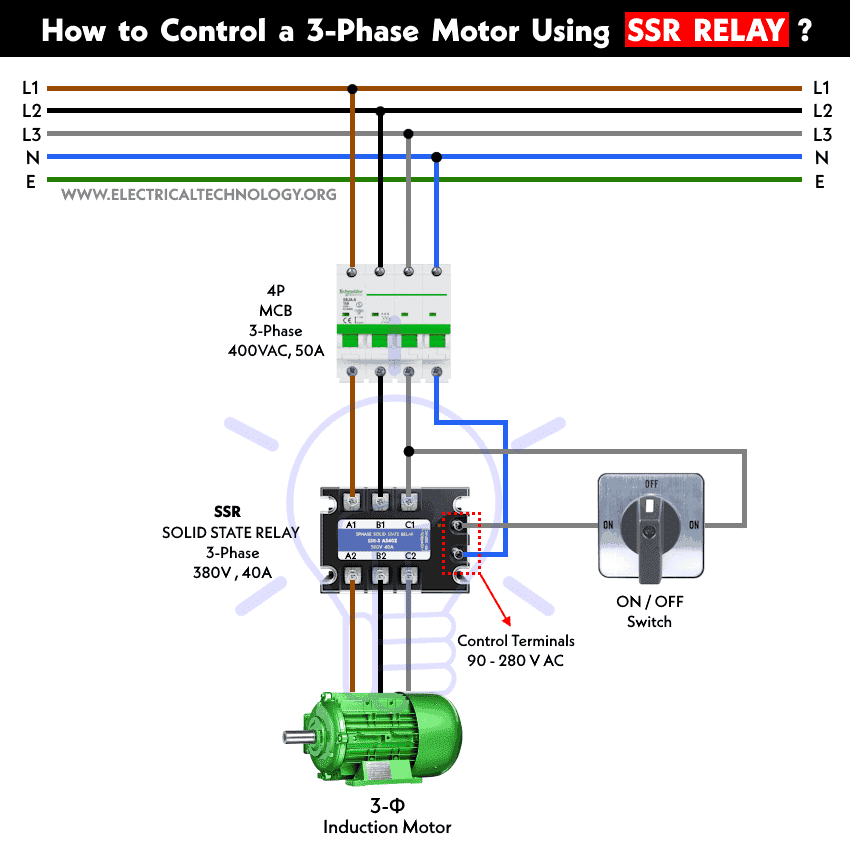

El siguiente diagrama de cableado, alimentación y control ilustra cómo controlar un motor trifásico de 400-415 V utilizando un relé de estado sólido (SSR).
Haga clic en la imagen para ampliar
Control de un motor trifásico mediante relé SSR
Paso 1: Selección del relé SSR: Seleccione un relé SSR adecuado para controlar un motor trifásico. Considere las clasificaciones de voltaje y corriente del motor y asegúrese de que el relé SSR pueda manejar los niveles de potencia requeridos.
Paso 2: Conexiones de cableado: Identifique las líneas de alimentación trifásica del motor (L1, L2, L3) y las conexiones correspondientes en el relé SSR (A1, B1 y C1). Conecte las líneas de alimentación trifásica del motor a los terminales de salida del relé SSR (A2, B2 y C2), asegurando la polaridad y secuencia de fases correctas. Siga el diagrama de cableado y las pautas del fabricante para realizar conexiones adecuadas.
Paso 3: Conexión del circuito de control: El circuito de control del relé SSR requiere una señal de bajo voltaje (90 V a 230 V CA) para activar la operación de conmutación. Conecte la fuente de señal de control, como un controlador lógico programable (PLC), un sensor, un interruptor de encendido/apagado o un panel de control, a los terminales de entrada del relé SSR. Por ejemplo, hemos utilizado el interruptor selector ON/OFF para el terminal superior y monofásico del circuito de control y el cable neutro al terminal inferior del circuito de control clasificado para 90-280 VCA.
Paso 4: Medidas de protección: Para proteger el motor y el relé SSR de posibles problemas, considere incorporar medidas de protección adicionales. Estos pueden incluir protección contra sobrecarga térmica, detección de pérdida de fase y protección contra cortocircuitos mediante MCB y MCCB o RCD.
Paso 5: Prueba y Calibración: Una vez que se completen las conexiones del cableado, realice pruebas y calibración exhaustivas para garantizar el funcionamiento adecuado del sistema de control del motor. Verifique que las señales de control activen el relé SSR correctamente y que el motor responda en consecuencia. Supervise el sistema durante el funcionamiento y compruebe si hay anomalías o comportamientos inesperados.
Paso 7: Monitoreo y Mantenimiento: Supervise periódicamente el rendimiento del sistema de control del motor y realice un mantenimiento preventivo para garantizar un funcionamiento óptimo. Inspeccione el relé SSR para detectar signos de sobrecalentamiento o daños y reemplace cualquier componente defectuoso de inmediato. Mantenga el sistema limpio y libre de polvo o residuos que puedan afectar su rendimiento.
Precauciones de seguridad
Antes de trabajar en cualquier conexión eléctrica, asegúrese de tomar las precauciones de seguridad adecuadas.
- Desconecte la fuente de alimentación del motor y siga las pautas de seguridad, incluido el uso de equipo de protección personal (EPP) adecuado.
- Consulte las especificaciones y pautas del fabricante para seleccionar el relé SSR, el MCB y la clasificación del motor correctos.
- Consulte las pautas del fabricante, un electricista autorizado o un ingeniero eléctrico para determinar las medidas de protección adecuadas según su aplicación específica.
Resumen
Controlar un motor trifásico mediante un relé SSR ofrece numerosas ventajas, incluida una conmutación rápida, una confiabilidad mejorada y un desgaste reducido. Si sigue la guía paso a paso descrita en este artículo, podrá implementar con éxito un relé SSR para un control preciso y eficiente de motores trifásicos. Recuerde cumplir con las pautas de seguridad y consultar las especificaciones y pautas del fabricante para el modelo de relé SSR específico que se utiliza.
