Conexiones de conmutación de 3 y 4 vías: diagramas de cableado eléctrico
¿Qué es la conmutación de 2 y 3 vías? Circuitos?
La conmutación de tres vías o (circuitos de cuatro vías en los EE. UU.) se utiliza para controlar aparatos y equipos eléctricos como ventiladores, puntos de iluminación, etc. desde más de dos lugares. Las aplicaciones más comunes de esta configuración son cableado de escaleras, cableado de pasillos y pasillos, cableado de albergues, cableado de hospitales, cableado de túneles, cableado de bajadas, etc., donde una bombilla se controla desde dos, tres o incluso más lugares para operaciones de ENCENDIDO y APAGADO.
¿Interruptor de dos o tres vías?
Interruptor de tres vías o interruptor de cuatro vías: “4 vías” es el término norteamericano (EE. UU.) utilizado para el interruptor cruzado. Si bien mencionan lo mismo, la mayoría de los países de habla inglesa (Reino Unido/UE) los llaman “interruptor de 3 vías” o intermedio. El término para el par de cables que conectan los dos interruptores también varía: “flechadores” para los británicos y “viajeros” para los EE.UU.
Ignore si mencionamos el interruptor de 3 o 4 vías, ya que son palabras intercambiadas que representan lo mismo.
Diagramas de cableado relacionados:
Construcción y funcionamiento de un sistema de 3 y 4 vías Cambiar
El interruptor de 3 vías también se conoce como unipolar de doble paso (SPDT). La construcción básica y el principio de funcionamiento del interruptor de 3 vías se ilustran en la (figura 1) a continuación.
Artículos Relacionados:
Para este tipo de instalación de cableado, deberá cumplir los siguientes requisitos.
- 1 No. de interruptor de 4 vías (intermedio como 3 vías en IEC)
- 2 números de interruptores de 3 vías (interruptores de dos vías en el NEC)
- 1 número de bombilla
- Alambres y cables según sea necesario.
¿Cómo controlar una lámpara desde tres lugares?

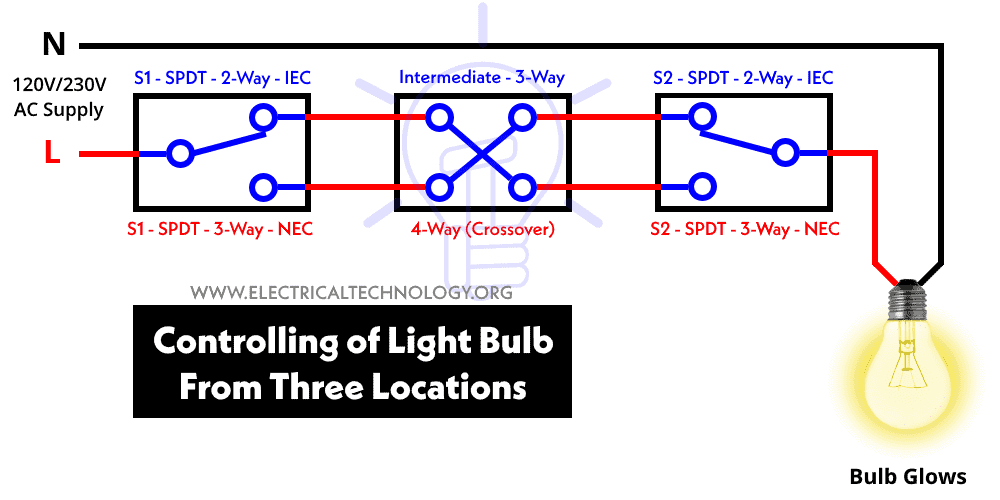

En la figura 4, el diagrama de cableado muestra cómo controlar un punto de luz desde tres lugares diferentes mediante dos interruptores de 2 vías y un interruptor intermedio.
La Fig. 5 muestra la misma conexión para controlar un punto de luz desde tres lugares utilizando diferentes símbolos.
Artículos Relacionados:
Tres Cambio de dirección para controlar la luz desde tres lugares de la escalera
El siguiente diagrama de cableado muestra cómo controlar una bombilla desde tres lugares diferentes usando dos interruptores de 2 (o 3 vías) y un interruptor intermedio o interruptor de 4 vías.
El siguiente diagrama de cableado muestra cómo controlar una bombilla desde tres ubicaciones según NEC e IEC.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Aplicaciones de conmutación de 2 y 3 vías
- Se utiliza para controlar equipos y aparatos eléctricos desde dos ubicaciones diferentes.
- También se utiliza en conexiones de cableado de escaleras donde se puede controlar un punto de luz desde dos o más lugares diferentes.
- Se utiliza en locales, habitaciones y pasillos de gran superficie que tienen dos o más puntos de entrada y salida.
- El objetivo principal de la conmutación de 2 y 3 vías es controlar un aparato, dispositivo o equipo eléctrico, especialmente puntos de luz desde dos lugares.
