¿Cómo revertir un circuito de fotocélula para circuitos de carga de 120 V-277 V CA y 12-24 V CC utilizando el temporizador ST01?
Como el circuito de luz nocturna normal al anochecer y al amanecer o fotocélula, funciona de tal manera que enciende la carga por la noche y la apaga por la mañana. En el tutorial de cableado de hoy, aprenderemos cómo invertir el circuito de fotocélula para que la carga de 120 V y 24 V CA/CC se encienda durante el día en lugar de durante la noche y viceversa.

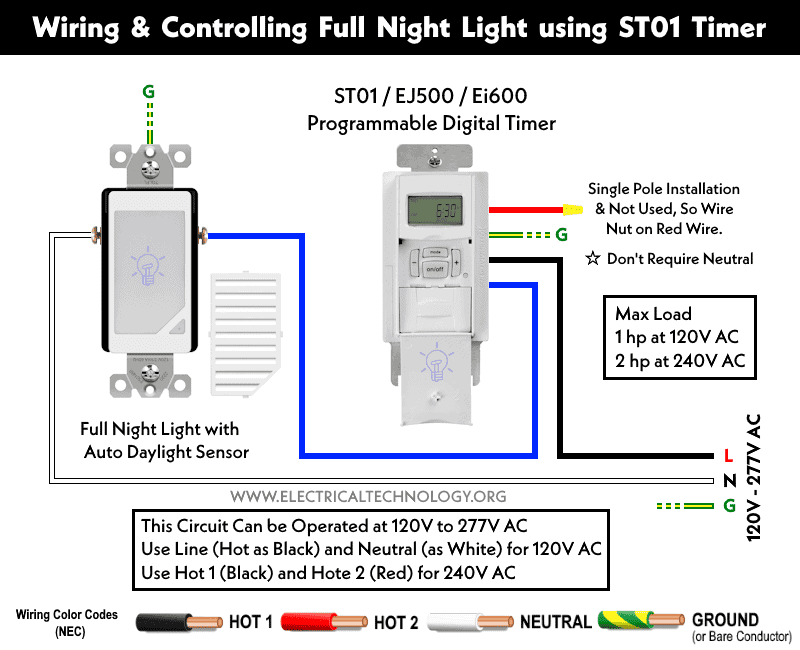

Veamos el siguiente circuito de fotocélula ordinario en el que una luz nocturna completa de 120 V-277 V CA con un sensor de luz diurna automático se controla adicionalmente mediante un temporizador digital programable (ST01, EJ500, Ei600, etc.).
Como el sensor de luz (que se puede fijar en una caja de interruptores normal) se enciende y apaga automáticamente durante la noche y el día, respectivamente, el temporizador programable adicional se puede usar para anular/retrasar el funcionamiento de la luz nocturna (por ejemplo, si desea encender apaga la luz 4 horas más tarde que la configuración predeterminada para el anochecer).
A continuación se muestra un circuito similar para una carga de 24 V CC, donde el temporizador está conectado a un adaptador de 120 V a 24 V CC. Se aplica el mismo propósito, es decir, para un circuito de control del crepúsculo-amanecer.
Artículos Relacionados:
Ahora queremos invertir el funcionamiento del circuito desde el anochecer-amanecer hasta el amanecer-atardecer. Veamos cómo hacerlo.
En el siguiente circuito, una bombilla nocturna de 24 V CA o CC (en el pasillo o en el exterior) se controla mediante un fotocélula (sensor de luz con fotocélula) y un temporizador ST01.
En funcionamiento normal, la luz se ENCIENDE por la noche y se apaga automáticamente por la mañana. Es posible que hayas notado que el cable rojo del temporizador está tapado (se le coloca una tuerca para cable).
Ahora, si desea revertir el funcionamiento del circuito, simplemente conecte los cables azul y rojo del temporizador y conéctelo a la fotocélula (como se muestra en la figura). Ahora el circuito se invierte; por ejemplo, la luz se apagará por la noche y se encenderá al sol (durante el día).
Bueno saber: Se recomienda agregar un relé o contactor si la carga (por ejemplo, motores, calentador de agua, etc.) excede los 4 amperios a 120 V CA o 2 amperios a CC.
Clasificación y características del temporizador digital programable
- Son temporizadores de anochecer y amanecer y, al igual que un fotocélula, se pueden utilizar tanto para circuitos de CA como de CC.
- Los temporizadores Ei600 y ST01 llevan incorporada una pila CR2 (de larga duración, de 2 a 5 años). Por lo tanto, no necesitan una fuente externa de 120 V ni un cable neutro.
- Estos temporizadores digitales programables se pueden utilizar para circuitos de 6-24 V CC.
- El ST01 se puede cablear para 2A a 28 VCC y 4A para 12 VCC.
- El ST01 se puede cablear para 6A a 120V/208V/277V.
- Para cargas de motor, se puede cablear para 1 hp a 120V y 2 hp a 240V.
- Para cargas resistivas, se puede cablear hasta 20A a 120-277VAC. Para balasto, 16 A a 120 V CA es el límite más seguro.
- El temporizador Intermatic ST01 se ajusta automáticamente a la zona horaria.
- Son ajustables para operaciones de anochecer y amanecer ligeramente más largas o más cortas.
- Desde el anochecer hasta el amanecer, tape (ponga una tuerca para cables) el cable rojo y conecte el cable azul a la carga.
- Desde el amanecer hasta el anochecer, conecte el cable rojo y el cable azul juntos y conéctelos al punto de carga.
