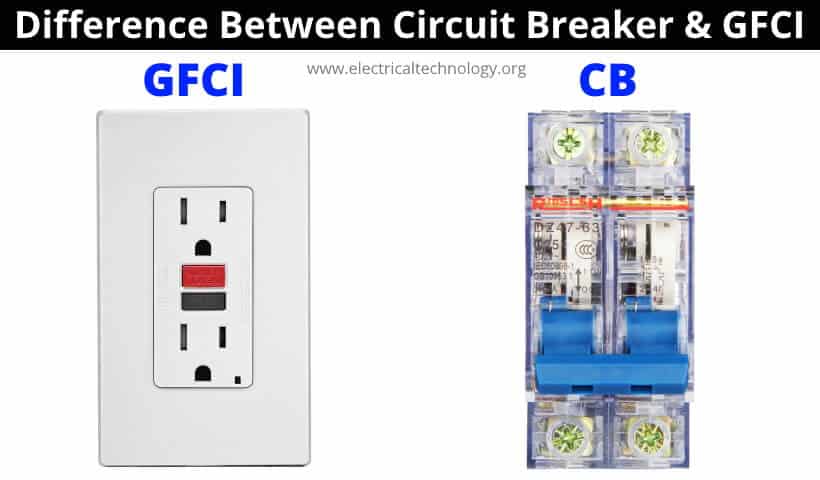

Diferencia principal entre un disyuntor y un GFCI
La electricidad, al igual que el fuego, es un buen sirviente pero un mal amo. Siempre debes mantenerlo bajo control, pero si alguna vez se sale de control, puede causarte lesiones graves o dañar tu casa. Por lo tanto, utilizamos múltiples tipos de dispositivos de protección para prevenir estos riesgos eléctricos. El disyuntor y el GFCI son dos de los muchos tipos de dispositivos de protección eléctrica que utilizamos en nuestro hogar. Ambos dispositivos ofrecen protección contra fallas eléctricas. Aparte de eso, el disyuntor y el GFCI son bastante diferentes.
Antes de entrar en las diferencias entre el disyuntor y el GFCI, analicemos primero sus conceptos básicos.
Cortacircuitos
El disyuntor es un interruptor operado automáticamente que protege un circuito contra sobrecargar o Corto circuitos. Se utiliza para protección contra corrientes anormales que fluyen en el circuito. Detecta sobretensiones masivas de corriente o cualquier cortocircuito y desconecta el suministro para proteger el cableado y la casa de daños mayores.
El valoración actual escrito en el disyuntor juega un papel importante en su funcionamiento. Rompe el circuito o interrumpe el suministro de corriente cuando el la corriente excede este límite. La corriente puede exceder debido a numerosas razones tales como; Sobrecarga, cortocircuito, enormes picos en las líneas principales. El sobrecargar Puede ocurrir debido a varias cargas pesadas conectadas con múltiples tomacorrientes de un solo disyuntor o una carga defectuosa conectada en ese tomacorriente. El cortocircuito Puede ocurrir debido a que los cables expuestos entran en contacto entre sí debido a un aislamiento deteriorado o dañado.
Por ejemploun disyuntor de 15 amperios se apagará automáticamente y cortará el circuito cuando la corriente que fluye en el circuito supere los 15 amperios.
Los disyuntores se instalan en el caja de disyuntores principal o cuadro de distribución de un edificio. Cada disyuntor controla el suministro de corriente a una habitación específica o un área específica de ese edificio. Cualquier condición de corriente anormal en esa área activará ese disyuntor específico y provocará que se corte el suministro a cada punto de energía en esa área. toda el área. Para reanudar el suministro actual, debe restablecer manualmente el interruptor del disyuntor desde el panel de disyuntores.
GFCI (interruptor de circuito de falla a tierra)
ICFT o Interruptor de circuito de falla a tierra También es un dispositivo de protección que interrumpe el circuito cuando hay una fuga actual. Se utiliza en lugares húmedos o donde se utiliza electricidad cerca del agua, como cocina, baño, exterior, jardín y piscinas, etc. El uso de dichos enchufes ayuda a prevenir la contaminación. descargas eléctricas eso podría terminar fatal. También puede consultar los tutoriales de puesta a tierra y conexión a tierra.
Es un tomacorriente con disyuntor incorporado que constantemente compara la corriente que fluye hacia la carga “a través de alambre caliente«Y fluyendo de la carga»a través del cable neutro”. Cuando hay una diferencia entre los dos, se desconecta el disyuntor y se interrumpe el suministro de energía al tomacorriente. La diferencia se produce debido a la corriente de fuga que fluye a través del cuerpo conectado a tierra de una persona cuando el aparato entra en contacto con el agua.
El GFCI es muy dispositivo sensible. Rompe el circuito cuando la corriente de fuga excede aproximadamente 5 miliamperios que es una corriente muy pequeña. es relativamente más rápido que un disyuntor cuando se trata de romper el circuito. Sale del disyuntor en casi 1/40.th de un segundo.
Tiene «Botón de prueba» y «Botón de reinicio”generalmente en colores negro y rojo respectivamente. Es la principal indicación de cualquier tomacorriente que tenga protección GFCI. El “botón de prueba” se utiliza para verificar su funcionamiento. Conecta momentáneamente el cable vivo con el cable de tierra en el tomacorriente. El «botón de reinicio» se utiliza para restablecer la fuente de alimentación después de que se interrumpe. Pero no debes presionarlo antes de desconectar los aparatos conectados a él.
El GFCI nunca se disparará debido a una sobrecarga o cualquier cortocircuito en el aparato conectado. Pero disparará el disyuntor conectado con dicho tomacorriente GFCI.
Diferencias clave entre disyuntor y GFCI
| Cortacircuitos | ICFT |
| Es un dispositivo de protección que protege cualquier circuito contra sobrecargar & cortocircuito. | Es un dispositivo de protección que protege cualquier circuito contra corriente de fuga. |
| Rompe el circuito cuando la corriente suministrada excede un cierto límite. | Rompe el circuito cuando hay una fuga de corriente en el circuito. |
| Detecta el flujo de corriente sólo en el cable caliente. | Detecta la corriente tanto en el cable caliente como en el cable neutro. |
| Protege el circuito de sobrecargas y atrapamientos. fuego debido al calor. | Protege a la persona de sufrir una choque eléctrico. |
| No interrumpe el circuito debido a una descarga eléctrica (corriente que fluye a través de una persona) excepto si la corriente excede la clasificación del disyuntor. | No romperá el circuito debido a sobrecarga o cortocircuito en el aparato. |
| La corriente nominal suele ser muy alta. | La corriente de fuga nominal es muy baja, por debajo de 6 miliamperios. |
| No hay un botón de «Prueba y reinicio» en un disyuntor simple. | Hay botones de «Prueba y reinicio» en un GFCI. |
| No hay un «botón de prueba» para verificar si el disyuntor está funcionando correctamente. | El «botón de prueba» le permite verificar la detección de corriente de fuga. |
| Debe restablecerse manualmente desde el panel de disyuntores principal. | Debe restablecerse presionando el botón en el mismo tomacorriente. |
| Está instalado en la caja de interruptores principal. | Los tomacorrientes GFCI se instalan en los puntos de alimentación, mientras que los disyuntores GFCI se instalan en la caja de disyuntores principal. |
| Cada habitación o área específica debe tener un disyuntor. | Según NEC, el GFCI debe instalarse en lugares húmedos como el baño, la cocina, el exterior, etc. |
| Interrumpe el suministro de corriente a todos los tomacorrientes o electrodomésticos en esa área. | El GFCI, al ser un tomacorriente, interrumpe el suministro solo a los electrodomésticos conectados a él. |
| Los disyuntores son más baratos que los GFCI. | Los GFCI son más caros que un disyuntor. |
La conclusión de este tema es que tanto el disyuntor como el GFCI deben usarse en un edificio para ofrecer protección contra accidentes eléctricos. Pero el GFCI debe usarse en lugares húmedos para evitar descargas eléctricas, mientras que el disyuntor debe usarse en los paneles eléctricos para evitar incendios eléctricos debido a sobrecargas y cortocircuitos.
