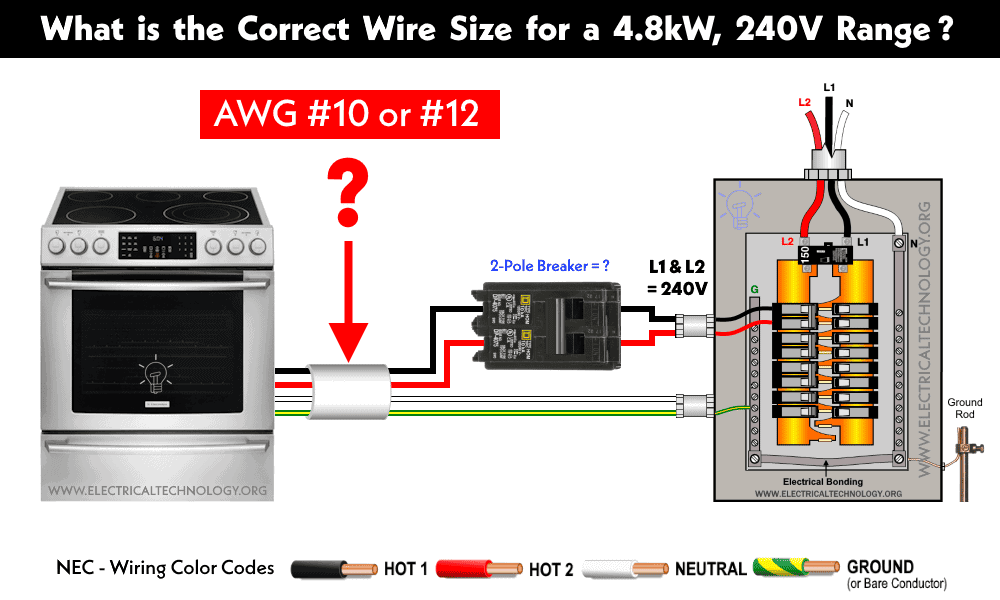

¿Cómo determinar el tamaño correcto de cable AWG para una estufa eléctrica monofásica de 4,8 kW y 240 V según NEC?
Dado que ya hemos cubierto varios aspectos del tamaño de alambres y cables para diferentes electrodomésticos, ya hemos analizado el cálculo paso a paso para determinar el tamaño de alambre correcto para la instalación del cableado, dimensionar un disyuntor, dimensionar el cable para 100 amperios. circuitos de carga y muchos más recursos al final de este artículo, ahora nos centraremos en el enfoque básico para determinar el tamaño de cable apropiado para una estufa eléctrica de 4,8 kW según los códigos NEC y tablas relacionadas.
Tamaño del cable con factor de seguridad
El primer enfoque de los principiantes para calcular el tamaño del cable para rangos inferiores a 8kW se basa en Código NEC 220-2 (factores de seguridad) y se refiere al cuadro 310-60, que, como veremos, es incorrecto. Sin embargo, exploremos cómo funciona.
Encontremos la corriente en amperios en el circuito (usando la ley de Ohm)
I = P ÷ V
Donde I es la corriente eléctrica en amperios, P es la potencia en vatios y V es el voltaje en voltios.
I = 4800 W ÷ 240 V
I = 20 Amperios.
Como no podemos usar el cable que tiene una ampacidad de 20 A para circuitos de carga de 20 A. Apliquemos el factor de seguridad de 1,25 (el 80% de la carga derivada debe conectarse a la ampacidad nominal del disyuntor o cable).
I = 20 A x 1,25
I = 25 Amperios.
Basado en la ampacidad del conductor. Tabla 310.15(B)(16)el El tamaño de cable correcto para un circuito de 25 amperios es #10AWG a 60°C (140°F). De manera similar, siguiendo la misma regla anterior, la clasificación tanto del disyuntor como del conector/tomacorriente de 4 clavijas asociado (enchufe L14-30P y tomacorriente L14-30R) no debe ser inferior a 30 A. Tenga en cuenta que o un sistema de 4 cables, un Se recomienda un tomacorriente NEMA 14-50R para cocinas, estufas y estufas eléctricas de mayor potencia.. Puede utilizar otros tipos de enchufes y tomacorrientes (como 10-30R, 10-50R para el antiguo sistema de tres cables) cuando sea necesario o aplicable.
Todo esto es bueno para cargas continuas, por ejemplo, iluminación, ventiladores, etc. No se detenga aquí, pase a la siguiente sección para conocer el tamaño de cable adecuado según el factor de demanda para cargas no continuas.
Artículos Relacionados:
Tamaño del cable con factor de demanda
Pero espere un momento, el caso anterior es diferente cuando se trata de cargas no continuas (no simultáneas), como cocinas, calentadores de agua, aires acondicionados, etc. En este escenario, se conoce otro factor que afecta la corriente del circuito. como factor de demanda.
Si la clasificación de las cocinas eléctricas y otros aparatos de cocina es inferior a 8-¾, se aplica el factor de demanda del 80% según el Código NEC 220.14, Tabla 220.55.
En este caso, NEC-220.14 permisos 220.55 y Tabla 220.55 que se utilizará para calcular cargas de circuitos derivados para rangos. Similarmente, NEC-220.11(C) permite usar 220.55 para rangos para cálculos de carga de circuitos derivados. Véase también la nota 3 del cuadro 220.55.
La demanda de 1 unidad en la columna B de la tabla 220.55 es el 80% de la placa. Por aquí
Potencia = 4800 W x 80 % = 3840 W
Amperios = Potencia ÷ Voltaje
Amperios = 3840 W ÷ 240 V
Amperios = 16 A.
Además, si aplicamos un factor de seguridad de 1,25 a la ampacidad calculada:
16 A x 1,25 = 20 Amperios.
Ahora, basándose en la tabla 310.15(B)(16), la Tamaño de cable perfecto para una cocina eléctrica monofásica de 4,8 kW (4800 W) y 240 V en #12AWG a 140°F (60°C).
La misma regla se aplica al disyuntor en miniatura asociado, al enchufe de 4 clavijas (L14-20P) y al tomacorriente (L14-20R) utilizados para una estufa o estufa eléctrica, es decir, la clasificación del disyuntor no debe ser inferior a 20 amperios.
Bueno saber:
- Se permite el uso de cable de 12 AWG en un disyuntor de 20 A según NEC – 422.10(A)(4).
- El código NEC – 220.14 permite que se utilicen 220.55 y la tabla 220.55 para calcular cargas de circuitos derivados para rangos con un 80 % del factor de demanda.
- Según el factor de seguridad especificado en el Código NEC – 220-2, un disyuntor de 20 A es apropiado para un circuito de 16 A y, de manera similar, se recomienda un disyuntor de 15 A para un circuito de carga de 12 A.
- Se recomienda un tomacorriente NEMA 14-50R con enchufe 14-50P asociado para cocinas, estufas y estufas eléctricas de mayor potencia que utilizan 4 cables (dos calientes, uno neutro y uno de tierra). Para el sistema antiguo de tres cables, puede utilizar 10-30R, 11-30R, 10-50R.
- Para mayor seguridad y para adaptarse a futuras ampliaciones, como reemplazar el rango actual por uno de mayor clasificación, se recomienda utilizar cable #10AWG.
