El papel del cable de tierra o cable de tierra en líneas eléctricas aéreas
El cable de tierra o cable de tierra (también conocido como OPGV) es un conductor desnudo sostenido en la parte superior de las torres de transmisión. Sirven para proteger la línea e interceptar el rayo antes de que golpee los conductores que transportan corriente debajo, es decir, las líneas eléctricas.
Los cables de tierra normalmente no transportan corriente. Por lo tanto, suelen estar hechos de acero. Los cables de tierra están sólidamente conectados a tierra en cada torre del sistema de transmisión y distribución.

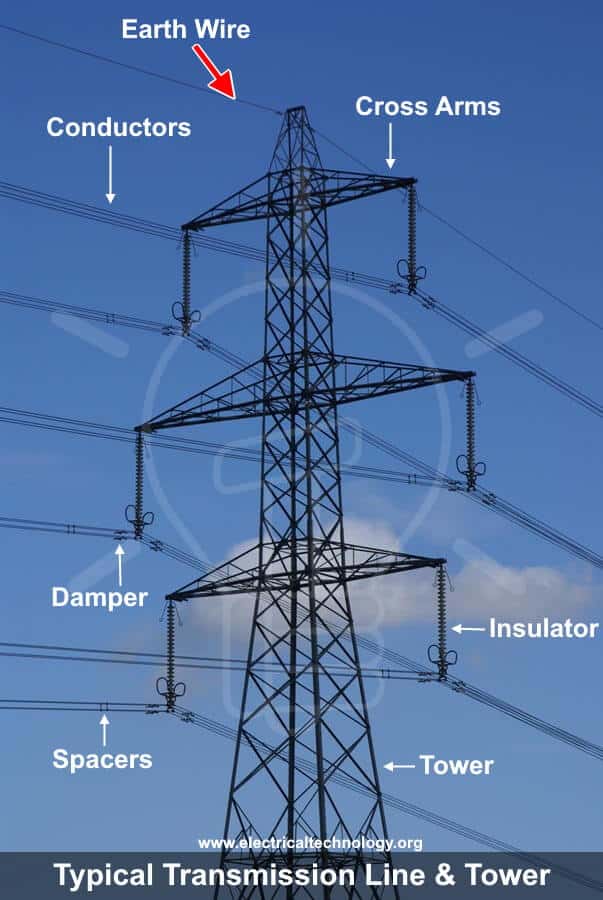

Haga clic en la imagen para ampliar
En los sistemas de energía, el cable de tierra se proporciona en líneas de transmisión aéreas que tienen voltajes de 110 kV y superiores. En los sistemas eléctricos modernos, hay dos cables de tierra en la torre de transmisión en lugar de uno solo para una mejor protección. Estos cables de tierra no tienen ningún efecto sobre las sobretensiones de conmutación y el efecto de acoplamiento es mayor con una impedancia de sarga baja en comparación con un solo cable de tierra.
En caso de caída de rayos, la resistencia entre la tierra y la base de la torre debe ser baja para una protección eficaz. Cuando un rayo golpea el cable de tierra, las ondas producidas viajan a lo largo de la línea en dirección opuesta y llegan a la torre contigua. La torre los transmite de forma segura a tierra, lo que garantiza que no haya cortes de energía en caso de fallas por rayos.
El objetivo principal del cable de tierra es proteger los conductores de las líneas eléctricas de los rayos directos. En las líneas de transmisión de alta tensión, los rayos pueden causar un aumento de voltaje en el pico de la torre antes de llegar al cable de tierra, lo que puede provocar una descarga eléctrica desde la torre a los conductores y aisladores.
Para minimizar las posibilidades de que se produzca una descarga eléctrica del aislador, es importante reducir el aumento de voltaje en la parte superior de la torre, ya que el cable de tierra no es suficiente para proteger el conjunto de aisladores contra una descarga eléctrica. La posibilidad de falla puede reducirse mediante una conexión a tierra adecuada y la puesta a tierra de los postes y la torre mediante picas de tierra profundas o cables de contrapeso.
