Supresores de sobretensiones: tipos y características
Introducción
Fenómeno del rayo atmosférico en Líneas aéreas y conductores desnudos o estructuras metálicas. de una subestación al aire libre y sobretensiones debidas a operaciones de conmutación de equipos y redes (conmutación de voltajes) puede causar peligros graves al equipo.
A proteger los equipos y para ayudar coordinación de aislamiento pararrayostambién llamado «pararrayos”, debe instalarse en líneas aéreas entrantes o salientes y cerca del transformadors, debido a su zona protegida espacial limitada.
Tipos y características de supresores de sobretensiones
Los pararrayos más comunes son resistencias de óxido metálico no lineales escribir Carcasa de porcelana o caucho de silicona.y están instalados en paralelo con el objeto protegido y conectado a la red de tierra.
Otro tipo de construcción es carburo de silicio (Sic) resistencias (pararrayos tipo válvula).
Las principales características eléctricas de los descargadores de sobretensiones son:
- Tensión de resellado (tensión a través del descargador en la que la corriente de seguimiento aún se interrumpe definitivamente después del chispazo).
- Funcionamiento continuo máximo voltaje (frecuencia industrial más alta – 50Hz o 60Hz – tensión que el descargador puede soportar permanentemente).
- Corriente nominal de cortocircuito
- Corriente de descarga nominalqué valores comunes son 5 kA, 10 kA y 20 kA.
Descargadores de sobretensiones estan conectados entre los conductores de vida y la tierra.
En instalaciones con tensiones superiores 52 kilovoltios pararrayos puede estar provisto de “contadores de operaciones de descarga”. Figura 1 muestra un ejemplo de descargadores de sobretensiones.
Lea también: Protección de líneas aéreas: fallas y dispositivos de protección
Métodos adicionales

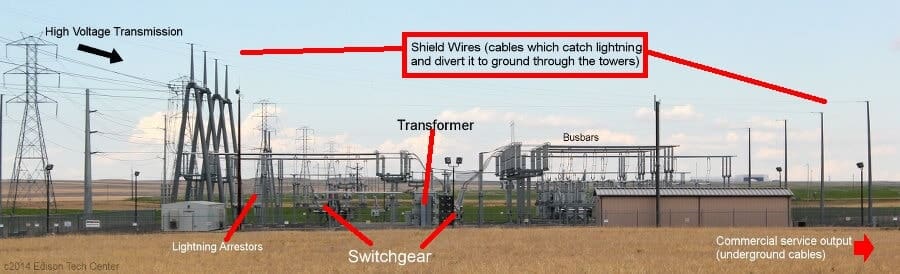

En líneas aéreas y subestaciones exteriores superiores 52 kilovoltios Es una práctica común instalar un sistema de protección contra rayos que consiste en ‘pararrayos», «cables de protección aérea pararrayos» o una combinación de ambos.
Lea también: Mantenimiento de transformadores: mantenimiento, diagnóstico y monitoreo de transformadores de potencia
Protección contra sobretensiones BT
LV ( Baja tensión V ≤ 1kV ) los equipos, concretamente los electrónicos e informáticos, pueden sufrir graves daños debido a las descargas de rayos a través de los cables o de la estructura del edificio.
Para evitar esos daños es habitual instalar en Cuadros de BT ‘protectores contra sobretensiones‘ (SPD), con corrientes de descarga nominales estándar de 5 kA, 10 kA y 20 kAaunque algunos modelos pueden alcanzar valores de 30 – 70 kA.
De manera similar a los descargadores de sobretensiones, estos dispositivos están conectados entre los conductores activos y la tierra, como se muestra en la Figura 4.
