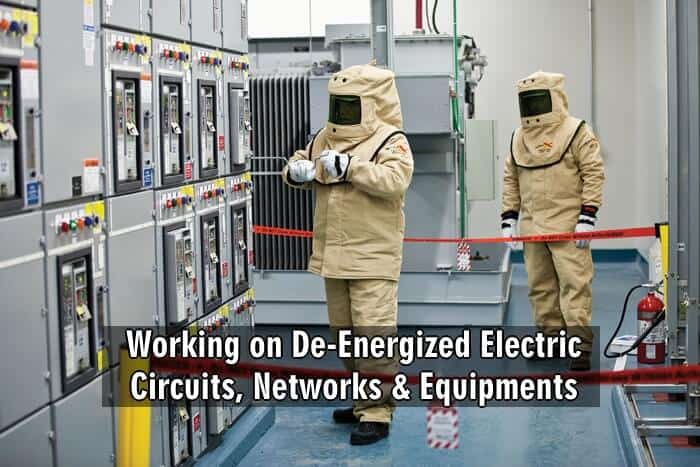

Trabajo en circuitos, redes y equipos eléctricos desenergizados

Procedimiento de trabajo sin energía y seguridad en ingeniería eléctrica

Introducción

La electricidad presenta diferentes riesgos para los trabajadores y las instalaciones y, por esta razón, las operaciones locales y el mantenimiento de equipos eléctricos sólo deben realizarse después de un análisis detallado de riesgos, la definición de procedimientos apropiados y sólo pueden ser realizados por personal instruido para evitar casos de emergencia.

políticas y procedimientos

Cada empresa debe desarrollar políticas y procedimientos respecto de las condiciones de seguridad para realizar cualquier tipo de trabajo.

Estas políticas y procedimientos están relacionados con el “Sistema de Gestión de la Calidad”, el “Sistema de Gestión de Seguridad y Salud en el Trabajo” y el “Plan de Seguridad y Salud”, temas que serán tratados en el Artículo 15.

Se deben identificar los peligros, se debe hacer una descripción del trabajo y la forma de realizarlo, se deben producir formularios y registros, se deben implementar los procedimientos de «Bloqueo-Etiquetado», «Permiso para trabajar» y «Asignación de trabajo» y se deben implementar programas de cambio. establecido.

Independientemente de las operaciones que sean necesarias realizar, no podrán realizarse sin la autorización escrita del responsable a cargo de la conducción de la instalación y todos los trámites (documentos de seguridad) deberán ser realizados y debidamente firmados por el responsable y el personal que realizará la obra.

Para realizar cualquier tipo de trabajo en celdas todo el personal debe conocer los “planos de construcción” y la documentación técnica proporcionada por el proveedor del equipo.

Todo trabajador debe estar completamente equipado con ropa y equipo de protección.

Todas las herramientas a utilizar deben ser adecuadas para el trabajo a realizar; las escaleras deben ser seguras y usarse de manera adecuada y los andamios deben contar con “guardaespaldas”.

Las operaciones de los equipos y de la instalación global serán realizadas únicamente por personal autorizado e instruido que deberá seguir los procedimientos internos y las reglas de seguridad definidas en los documentos elaborados por la empresa.

Equipo de detección de voltaje

Como medida de seguridad cuando se vayan a realizar trabajos se debe asegurar que la instalación esté desenergizada, antes del inicio de dichos trabajos.

Por esa razón se deben utilizar equipos de detección de voltaje, como multímetros, barras de fase y probadores de voltaje.

Bloquear y etiquetar (LOTO)

Introducción

Durante la operación o mantenimiento normal de equipos y máquinas, las fuentes de energía utilizadas en la industria (eléctrica, mecánica, térmica y otras) pueden resultar peligrosas para los trabajadores, debido al arranque inesperado o liberación de esa energía almacenada.

Por esa razón es necesario implementar procedimientos para controlar el flujo de esa energía peligrosa a través de las personas que trabajan o se encuentran en el área.

Control de energía peligrosa

Casi el 10% de los accidentes laborales graves se deben a la falta de control de energía peligrosa.

En HV Switchgears las fuentes de energía que se deben considerar son las siguientes:

Habitualmente para controlar esa energía se utilizan tres métodos:

• Aislamiento, rompiendo el camino de la energía.
• Disipación de la energía almacenada, siendo un ejemplo la descarga a tierra de baterías de condensadores antes de cualquier intervención.
• Bloqueando el funcionamiento del equipo.

Procedimientos de bloqueo de seguridad

Muchos países desarrollaron oficialmente procedimientos para el control de energía y bloqueo-etiquetado de seguridad de equipos y máquinas para prevenir riesgos, la mayoría de ellos basados ​​en estándares estadounidenses.

En EE.UU. las normas existentes que cubren esta materia son NFPA (Asociación Nacional de Protección contra Incendios) 70E y OSHA (Administración de Salud y Seguridad Ocupacional) CFR 1910.147 – El control de energía peligrosa (bloqueo/etiquetado), CFR 1910.269 (Subparte R – Generación, transmisión y distribución de energía eléctrica), CFR 1910.333 (Subparte S – Eléctrica – Selección y uso del trabajo prácticas) y CFR 1926 (Subparte V – Transmisión y distribución de energía).

Bloqueo y etiquetadoconocido como lotoes un procedimiento de seguridad para garantizar que los equipos y máquinas peligrosos se apaguen correctamente y no se vuelvan a encender antes de completar el trabajo de mantenimiento o servicio.

El bloqueo consiste en la inserción de un dispositivo mecánico que impide el funcionamiento del equipo y el flujo de energía.

El etiquetado consiste en el uso de etiquetas para mostrar que el equipo está bloqueado y que no debe ser operado sin autorización previa específica. Las etiquetas deben tener una identificación que muestre el nombre de la persona que realiza el bloqueo y la etiqueta.

El procedimiento requiere que se coloque una etiqueta en el equipo bloqueado que indique que no debe encenderse.

Este trámite está asociado al “Permiso de Trabajo” y “Asignación de Trabajo”.

En HV Switchgears estos procedimientos se refieren a los siguientes equipos e instalaciones:

• Disyuntores, interruptores y aisladores instalados en exteriores o en cuadros (control local y remoto).
• Puertas de vallas que rodean equipos con partes vivas accesibles.

Procedimientos LOTO

El uso inadecuado o falla de los procedimientos LOTO puede resultar en:

procedimiento LOTO Requiere que las fuentes de energía peligrosas se aíslen y dejen inoperativas antes de que comience cualquier trabajo de mantenimiento.

Estas acciones deben realizarse según secuencias predefinidas de control eléctrico y coordinación entre los departamentos de operación y mantenimiento.

Sólo trabajadores autorizados y capacitados podrán realizar tareas que requieran el uso de procedimientos LOTO, siendo obligación de los empleadores capacitar e instruir a los empleados a tal efecto.

Se requiere que un empleador se asegure de que cada empleado conozca, comprenda y sea capaz de seguir las disposiciones aplicables de los procedimientos de control de energía peligrosa y que pueda reconocer las fuentes de energía peligrosas en el lugar de trabajo y cómo controlar y aislar esa energía.

Es habitual que las empresas impongan que sólo la persona que bloqueó y etiquetó el equipo está autorizada a deshacer la operación y que las instrucciones telefónicas para retirar los dispositivos LOTO no son aceptables.

Teniendo en cuenta estos hechos, se recomienda encarecidamente que se produzca un procedimiento escrito; este procedimiento puede ser una lista de verificación que describe la secuencia de acceso, desenergización, bloqueo, autorización, liberación y arranque.

Haga clic en la imagen para ampliar

Procedimientos de restauración del servicio y control eléctrico

La secuencia recomendada para un apagado y bloqueo eléctrico debe cumplir con el procedimiento de apagado habitual:

1. Antes del cierre, identifique la energía peligrosa con la que está tratando y notifique a todos los empleados afectados que la instalación o el equipo estará fuera de servicio.
2. Apague el equipo utilizando el interruptor de apagado/encendido, si lo hubiera, según las instrucciones del fabricante.
3. Abra todos los dispositivos de aislamiento (interruptores, aisladores y disyuntores) y retire los fusibles para desconectar el equipo de la fuente de energía.
4. Apague todas las fuentes de energía peligrosa relacionadas con el equipo.
5. Identifique todos los puntos y equipos de control de energía peligrosa con dispositivos LOTO, manteniendo el equipo de aislamiento en una posición «segura» o «apagada».
6. Antes de comenzar a trabajar, observe personalmente o verifique que no haya energía peligrosa, probando todas las cerraduras y etiquetas siguiendo los procedimientos normales de inicio. Después de completar el trabajo y antes de restaurar el equipo para que funcione, el Gerente de Mantenimiento y los empleados a cargo del trabajo deben realizar los siguientes pasos:
7. Si en las obras interviene más de un trabajador o empresa, cada uno deberá colocar su propio dispositivo LOTO.

Restaurando el poder

Después de completar el trabajo y antes de restaurar el equipo para que funcione, el gerente de mantenimiento y los empleados a cargo del trabajo deben realizar los siguientes pasos.

Los procedimientos para restablecer los servicios son:

• Retire todas las herramientas y elementos no esenciales.
• Confirmar que todos los componentes del equipo estén operativamente intactos, incluidas las protecciones y los dispositivos de seguridad.
• Repare o reemplace las protecciones defectuosas antes de quitar los bloqueos.
• Haga una verificación visual antes de restablecer la energía para garantizar que todos estén físicamente alejados del equipo

Dispositivos LOTO

Los dispositivos LOTO comunes utilizados por el personal de mantenimiento son llaves, candados, cerrojos (dispositivo de hardware que une objetos mecánicamente) y etiquetas de advertencia, identificables de forma única para un trabajador específico. En el mercado es posible encontrar kits completos con dispositivos LOTO.

Los dispositivos LOTO deben ser:

• Duraderos para el entorno en el que se utilizan.
• Lo suficientemente resistente como para minimizar la extracción accidental
• Distintivo, fácilmente reconocible y claramente visible.
• Estandarizados en color, forma, tamaño, tipo o formato.
• Capaz de indicar cuáles son los trabajadores que los autorizan o aplican.

Las etiquetas de advertencia deben estar hechas de material no conductor.

Como se mencionó anteriormente, si se realizará para más de un empleado, cada uno de ellos deberá tener su propio dispositivo, y el equipo será de múltiples dispositivos LOTO.

En esas situaciones, cada llave debe colocarse en un dispositivo de bloqueo grupal, como una caja, cerrada y etiquetada por el Gerente de Mantenimiento o responsable similar, de modo que solo después de que el trabajador haya terminado su trabajo, el equipo pueda desbloquearse y quitarse la etiqueta.

Permiso de Trabajo (PTW) y Asignación de Trabajo

Definición de PTW

El Permiso de Trabajo es un trámite documental emitido por la empresa que autoriza a los empleados a realizar un trabajo específico bajo ciertas condiciones y dentro de un período de tiempo preestablecido.

En la mayoría de los países, las normas y leyes de Seguridad y Salud en el Trabajo y sus respectivas autoridades imponen este procedimiento para trabajos en áreas con peligrosidad específica. Sin este documento no se puede realizar ningún trabajo.

Nos referimos como ejemplos HSE (Ejecutiva de Salud y Seguridad) en el Reino Unido y OSHA en EE.UU.

El PTW Debe identificar el trabajo, la ubicación, los riesgos, las medidas de seguridad, los métodos de trabajo, el personal capacitado para realizar el trabajo y los EPI que deben utilizarse.

PTW requiere declaraciones escritas del responsable autorizando la obra y del originador de que la obra está lista y el equipo o instalación está listo para su uso normal.

El PTW debe ser completado, firmado y publicado en el lugar de trabajo por la persona a cargo o el supervisor.

Objetivos de PTW

El PTW debe entenderse no sólo como un documento escrito que permite realizar el trabajo, sino como un sistema que forma parte importante de la política de calidad de la empresa.

Los PTW deben identificar claramente quién puede autorizar la realización de un trabajo, quién tiene la responsabilidad de definir las medidas de seguridad, las instrucciones de uso del documento y el seguimiento del sistema.

Los principales objetivos de PTW son:

• Para que el responsable de la instalación donde se realizarán los trabajos tenga conocimiento de este hecho
• Para garantizar que el trabajo fue debidamente autorizado
• Garantizar que los trabajadores conozcan exactamente el trabajo a realizar, así como su naturaleza y extensión.
• Para identificar los posibles peligros
• Definir las medidas de seguridad a implementar
• Proporcionar un control continuo de las medidas de seguridad implementadas y garantizar que el control sea realizado por el personal adecuado.
• Proporcionar que se hayan previsto interacciones con otras actividades y se hayan implementado procedimientos para esas situaciones.
• Proporcionar un feedback que pueda asegurar que cualquier parte de la instalación afectada por la obra es apta para su reutilización.

Principios de PTW

Cuando se implemente un sistema de PTW, la dirección y otras personas a cargo deben garantizar que:

• Se establece y mantiene el seguimiento y revisión de los PTW.
• Personal que ha asistido a cursos de formación y que se mantiene un programa de formación.
• El personal es competente para utilizar el PTW y el trabajo.
• Se coordina la planificación de los PTW, así como la emisión y la retroalimentación.
• Si se requieren turnos para realizar el trabajo, la información se transmitirá correctamente de un turno al otro.

Cuando se produce un sistema PTW, hay algunos hechos que se deben considerar:

• Los factores humanos (estrés, problemas personales, cansancio, desmotivación, etc.)
• Calidad del personal
• Gestión del sistema PTW
• Tipos de PTW requeridos
• Contenido de PTW
• Falta de identificación de un peligro antes y durante el trabajo.
• Incumplimiento de PTW en entornos peligrosos
• Fallo de comunicación

Por tanto, es posible resumir un motociclista con los siguientes principios:

• Descripción detallada del trabajo a realizar.
• Justificación del trabajo.
• Elección del personal
• EPI a utilizar
• Resultados del análisis de peligro de descargas eléctricas y ráfagas.
• Definición de medidas de seguridad.
• Garantizar que se han implementado las medidas de seguridad
• Firma de aprobación por parte de la dirección.
• Evidencia de haber completado la sesión informativa del trabajo.

Publicación relacionada: Protección de líneas aéreas: fallas y dispositivos de protección

Aunque existe un PTW, pueden ocurrir fallas cuando:

• Se utilizó un PTW de tipo incorrecto
• Información incorrecta sobre el trabajo requerido en el PTW
• Falta de reconocimiento de los peligros en el lugar donde se realiza el trabajo.
• Introducción de fuente de ignición en zona ignífuga controlada y no prevista ni permitida en PTW
• Personal no autorizado realizando trabajos.
• Seguimiento insuficiente de los PTW

Trabajo asignado

Asociado a motociclista debe considerarse la asignación de trabajo.

Esta designación abarca un conjunto de procedimientos y operaciones para aislar, bloquear, verificar la falta de tensión, conectar a tierra y delimitar el equipo o parte de la instalación donde se realizará el trabajo.

Estos procedimientos tienen como objetivo asegurar que el equipo o parte de la instalación fue desconectado de la energía, que se implementaron las medidas de seguridad, que se delimitó el área de trabajo y que la reenergización sólo se realizará después de la finalización de los trabajos y que el área esté totalmente claro. Para ello deberán utilizarse formularios específicos.

Área de trabajo

Se deberán delimitar las áreas donde se requiere un PTW y se colocarán señales de advertencia.

Terrenos y terrenos de protección personal

Todas las estructuras metálicas, como torres, bandejas de cables y recintos de cuadros eléctricos, incluidas vallas, portones y otras puertas metálicas, deben estar conectadas a tierra y conectadas a la red de tierra de la instalación.

Durante el trabajo puede ser necesaria una puesta a tierra temporal de instalación y se deben utilizar cables portátiles para ese fin.
