Este es un circuito de batería electrónica simple. ¿Te gusta tocar música? Actualmente, la batería electrónica es popular. Y nosotros somos los inventores electrónicos. Me gustaría presentar un circuito de batería electrónica. Nuestra felicidad es aprender a crearla. Se puede aplicar a diversos efectos de sonido y muchos otros.
¿Listo para comenzar?
Cómo funciona
Primero, explicaremos brevemente la idea principal.
Mirar:
El diagrama de bloques muestra brevemente la idea principal de una batería electrónica.
Aquí hay un proceso paso a paso.
- Usamos un altavoz en lugar de un micrófono. Golpea el frente del altavoz. Haga que el cono del altavoz vibre, provocando una pequeña señal eléctrica.
- Luego, amplifica esta señal a un nivel más alto.
- Convierta a voltaje CC.
- Controlar la producción del circuito de frecuencia.
- Y mezcle la señal de esta frecuencia y el voltaje CC desde el principio.
- Por último, envíe una señal de salida a un amplificador de potencia.
Probablemente empezaste a ver la imagen.
¿Qué es más?

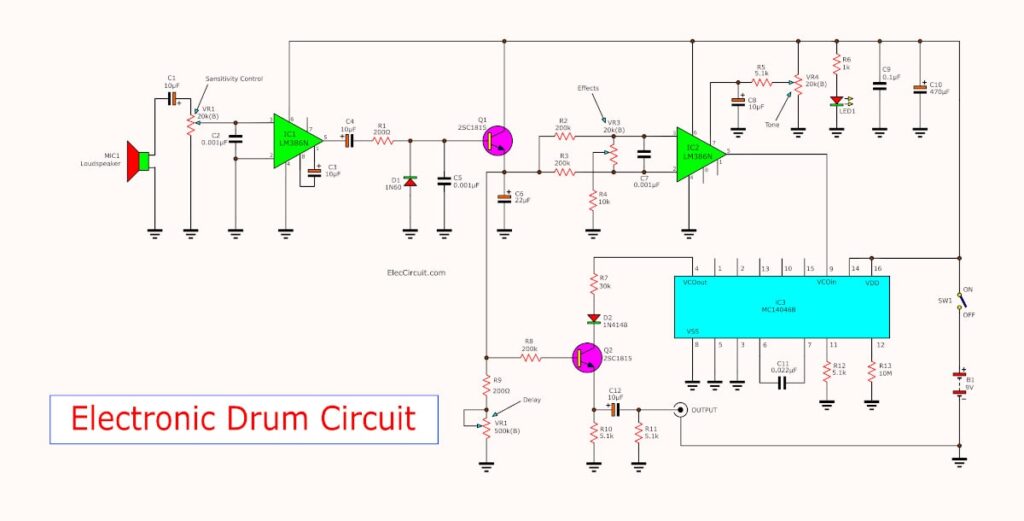

Veamos cómo funciona el circuito. Como se muestra, el circuito a continuación es un circuito completo.
Control de sensibilidad
Aquí está la primera sección. Paso de trabajo:
- Toca un altavoz para hacer una pequeña señal eléctrica tocando.
- A través de C1 y VR1, al Preamplificador en el pin 3 de IC1.
- Ajuste VR1 para controlar el nivel de la señal, llamado «control de sensibilidad».
Aunque, tocaremos de forma ligera o contundente. El circuito puede reconocerlo ajustando esto.
Por ejemplo:
Tocar demasiado fuerte produce distorsión del sonido, por lo que es necesario reducir la sensibilidad.
Pero si tocamos suavemente, la señal es baja. Podemos rotar VR1 para dejar pasar bien la señal.
A continuación, la señal de salida de IC1 se convierte en voltaje CC antes.
Usando D1 y C5 para lograr una CC más suave. Para controlar el trabajo en la sección de generadores de frecuencia a continuación. Pase Q1 para aumentar una señal antes.
Control de efectos
Algunas señales pasarán por IC2 para generar una frecuencia. Y ajuste VR3 para controlar un sonido fantástico desde IC2.
Controlador de tono
Además, VR4 controla la señal de IC2.
Luego, esas frecuencias llegan al pin 9 de IC3. El IC3 es un generador de tonos que proporciona graves y agudos. Esa señal sale del pin 4 para mezclar primero la señal de Q1 a Q2.
Luego, salida en el pin E de Q2 a través de C12 a una entrada del amplificador de potencia mediante conector RCA.
control de retardo
Ajuste VR2 para controlar el retardo de tiempo, el sonido fue largo o corto.
Cómo construir
Puede montar este proyecto en la placa PCB universal de forma fácil y rápida.
Si desea un diseño de PCB, envíeme un correo electrónico.
Aquí hay un paso para construir:
Ponemos la resistencia correcta, siempre leemos el valor de la resistencia y su ubicación. Bueno, eso debería hacerlo horizontal o vertical.
Luego, coloca el diodo en su lugar de forma correcta y exitosa.
Coloque todos los zócalos IC en la PCB. Qué se debe tener cuidado al insertar las clavijas del zócalo. alfiler no doblado y en la forma correcta.
Y lo más importante, verifique el cable de los transistores y todos los capacitores electrolíticos. También debemos comprobar la polaridad del mismo, justo antes de soldar.
El equipo fuera de la PCB, como LED1, está conectado a un circuito de cable. Si debe tener dos colores, el negro y el rojo están conectados a los pines A y K del LED1.
El altavoz también a la línea roja en el positivo y la negra en el negativo.
Luego conecte el cable de alimentación de la batería de 9 voltios mediante un interruptor de encendido/apagado al circuito anterior.
Posteriormente a un valor de resistencia variable, la ubicación exacta y los valores.
Y la longitud del cable debe ser de unos 20 cm en cada línea. El blindaje del cable JACK – RCA mono a mono tiene unos 20 cm de largo.
Lista de componentes
Resistencias de 0,5 W, tolerancia: 5%
R1, R9: 220Ω
R2, R3, R8: 200K
R4: 10K
R5, R10, R11, R12: 5,1K
R6: 1K
R7: 30K
R13: 10M
Q1, Q2: C1815 o C2001, 0,2 A 50 V, transistor NPN
IC1, IC2: LM386
IC3: MC14046, CD4046
D1: Diodo 1N60
D2: 1N4148, 75 V 150 mA, diodo de silicio
Condensadores electrolíticos
C1, C3, C4, C8, C12: 10 µF 25 V
C6: 22 µF 25 V
C10: 470 µF 16 V
Condensador de Mylar
C2, C7: 0,001 µF 50 V
C11: 0,022 µF 50 V
Condensadores cerámicos
C5: 0,001 µF 50 V
C9: 0,1 µF 50 V
Foto: Foto de RockJam
También te podría gustar esto:
Prueba y uso
Si terminaste el proyecto de construcción. Tus amigos están esperando un gran sonido de drama.
Configurémoslo y probémoslo:
Conecte este circuito al amplificador primero.
Gire la resistencia variable en el centro y baje el volumen del amplificador.
Comience a tocar un altavoz de la batería electrónica. En este proyecto utilizamos el altavoz como micrófono. Así que no lo hagas demasiado pesado.
Ajuste VR1 para controlar la sensibilidad en una posición suficiente.
Gire VR2 para ajustar el tiempo de retardo, largo o corto.
VR3 se utiliza para ajustar el sonido extraño. El sonido de la posición media es normal, pero cuando se gira hacia la izquierda o hacia la derecha, sonará extraño al mezclarse con él.
– Función de ajuste de tono VR4 para ajustar los agudos y los graves y ajustarlos según sus preferencias.
Si ajustó los resultados para explorar el cable de alimentación conectado a él o no. O es posible que el cable esté suelto.
Pero si no importa, será cuando finalice la prueba y se desplegará según sea necesario.
Para la implementación, dependiendo de sus objetivos, se puede utilizar tanto el ruido de golpeteo como el ruido de suspensión. Lo que ayuda a la relajación o a algunas personas les puede gustar la música. Ayuda a mezclar el sonido de tu música.
Disfruta con el proyecto.
