Juguemos con un sencillo circuito de órgano de juguete. Una hija mía se ha interesado por el piano. Pero por el momento no estamos preparados para estudiarlo. Lo creas o no, nosotros mismos podemos crear un circuito de piano simple. Me recuerda a este circuito de órgano que hice cuando era niño. Pero ahora usaré esto para enseñarle a mi hija sobre electrónica simple y pasar un rato divertido juntos.
¿Qué es un órgano de juguete?
Un circuito de órgano de juguete o un órgano monofónico es un circuito que genera tonos según la pulsación de una tecla. El botón sólo se puede presionar uno a la vez.
Como funciona
Este circuito genera la frecuencia del sonido a modo de multivibrador astable. Estamos familiarizados con este tipo de circuito por el circuito de dos luces LED intermitentes.
Pensamiento básico
Supongamos que conectamos un altavoz con un LED. Escucharemos el sonido “Tik…Tik” mientras el LED parpadea. Y cuando aumentamos la velocidad el LED parpadea. La continuidad del sonido que escuchamos irá aumentando hasta el punto de convertirse en un zumbador normal.
Vea el circuito generador de frecuencia de sonido simple a continuación.
El nivel o frecuencia del tono se basa en C1, C2 y Rb, Rc. En términos de un diseño de circuito simple. Será mejor que cambiemos Rb y Rc. Si dejamos Rb solo y en su lugar modificamos Rc, también cambiará el tono.
Que Rc se puede controlar mediante el teclado. Necesitamos 7 tonos diferentes para 7 teclados diferentes. Entonces, echemos un vistazo al circuito simple de un botón.
Este conjunto de resistencias e interruptores representan Rc en el primer circuito de arriba.
Funcionan de la siguiente manera.
Si presionamos el botón S1 la corriente fluirá a través de R1, de S1 a R8 en serie. Haciendo que la resistencia total sea igual a R1 + R8 (1,2K + 10K) = 11,2K.
Pero cuando se presiona S5, la corriente fluirá a través de R1, R2, R3, R4, R5 y S5 hacia R8. Entonces, las resistencias totales son iguales a (1,2K + 1,2K + 1,2K + 1,2K + 1,2K + 10K) = 16K.
En resumen, la resistencia total tendrá en cuenta cada resistencia que pasó, más R8.
Por supuesto, cuanto menor es la resistencia, mayor es la frecuencia y viceversa.
Recomendado: Circuito intermitente de 4 LED de 1,5 V mediante transistores.
Cómo funciona el circuito de órganos de juguete

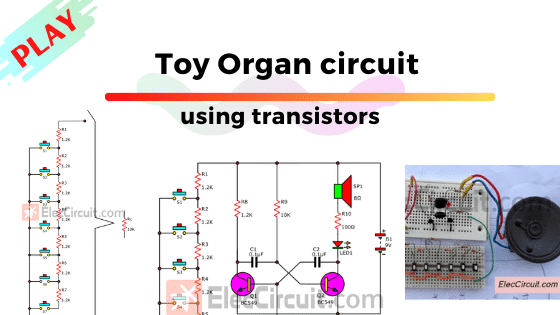

Ahora, veamos el circuito completo como se muestra a continuación. Y comprenda el principio de funcionamiento de este circuito como un circuito generador de alta frecuencia.
Cuando alimentamos este circuito, no hará nada de inmediato. Pero si pulsamos el interruptor S1, el circuito comenzará a funcionar. Haciendo que la corriente fluya a través de R9 hacia B de Q2. Hace que Q2 comience a trabajar primero, haciendo que la corriente fluya a través de SP1, R10 y LED1.
Al presionar S1 durante unos segundos, la corriente fluye a través de R1, S1, R11 y carga el C2 hasta que esté completamente cargado.
Entonces, Q1 comenzará a funcionar, dejando que la corriente fluya a través de R8 hacia C1. Y cargándolo para reducir el voltaje de polarización en Q2 hasta que dejó de funcionar. En este momento el LED1 se apagará indicando que no habrá flujo de corriente hacia SP1.
Cuando el C1 esté completamente cargado, la corriente fluirá hacia B de Q2. Provocando que Q2 se reinicie nuevamente y Q1 deje de funcionar. Continuarán trabajando alternativamente así, creando frecuencia en el proceso.
Si pulsamos otros interruptores la resistencia total cambiará dependiendo del número de resistencias como hemos hablado antes.
como construirlo
Primero, montemos este sencillo circuito de órgano de juguete en la placa de pruebas para visualizar fácilmente su proceso de funcionamiento.
Nota: Podemos usar muchos transistores NPN pequeños, pero tienen pines de patas diferentes.
Mira estos transistores en Amazon
La lista de piezas
Resistencias de película de metal/carbono de 0,25 W, tolerancia: 5 %, (a menos que se indique lo contrario)
R1-R8: 1,2K
R9, R11: 10K
R10: 100Ω
Condensadores cerámicos o Mylar
C1: 0,1 µF 50 V
Semiconductores:
Q1, Q2: BC549 o equivalente, 45 V 0,1 A, transistor TO-92 NPN
LED1: LED rojo de 3 mm
Otros
SP1: Altavoz de sonido 8Ω – 16Ω
S1-S2: interruptores de botón
B1: batería de 9 V y conector a presión o circuito de alimentación de 9 V
Tablero de circuitos
